Logička kola
Logička kola su integrisana kola koja na osnovu ulaznih vrednosti i logičkih pravila određuju izlaznu vrednost. Obično imaju dva ulaza, dok invertor ima samo jedan, a postoje i logička kola s više ulaza.
Vrednost ulaza i izlaza može biti visoka (1) ili niska (0). U elektronici, visok ulaz znači da kolo ima napon oko 5 volti. Nizak ulaz znači da je napon približno 0 volti.
Najčešća logička kola
U elektronici ćemo koristiti neko od pet najčešćih tipova logičkih kola:
- I
- ILI
- NE (invertor)
- NI (I kolo za kojim sledi invertor)
- NILI (ILI kolo za kojim sledi invertor)
U integrisanim kolima se najčešće nalazi više logičkih kola, kao što je integrisano kolo sa četiri dvoulazna I kola (četvorostruko dvoulazno I kolo).
Logička kola pomoću prekidača
Logičko I kolo
Logičko I kolo dobija se rednim povezivanjem dva prekidača. Struja će teći samo ako su oba prekidača zatvorena (oba uslova ispunjena).
Logičko ILI kolo
Logičko ILI kolo dobija se uporednim povezivanjem dva prekidača. Struja će teći ako je bilo koji prekidač zatvoren (bilo koji uslov ispunjen).
Ako umesto prekidača stavimo foto-otpornike ili druge senzore u kombinaciji sa tranzistorima, možemo graditi kompleksniju logiku (npr. da signal krene ako ima svetla i/ili pokreta).
Integrisana logička kola

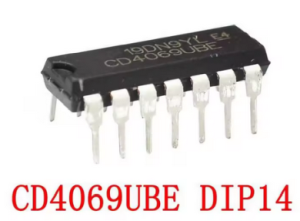

Logičko kolo CD4069
Integrisano logičko elektronsko kolo CD4069 sadrži šest invertora (NOT gate) u DIP14 kućištu. Koristi se za logičke operacije, oscilatore i različite digitalne sklopove.
Na primer, može se koristiti za pravljenje jednostavnog oscilatora koji trepće LED diodom. Invertori u čipu povezuju se sa otpornikom i kondenzatorom da bi stvarali periodične impulsne signale.
